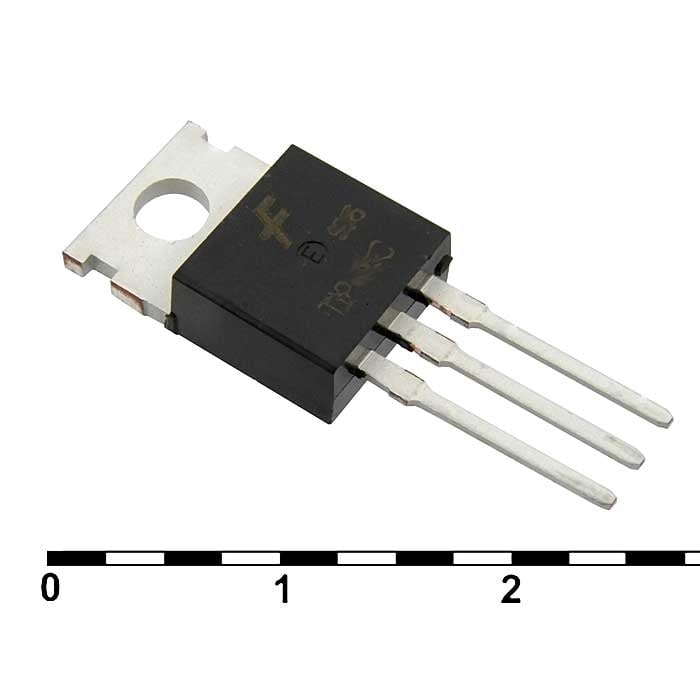

В схемах, предназначенных для генерирования, переключения либо усиления электрических сигналов, широко используют особые полупроводниковые приборы с тремя электродами — биполярные транзисторы. Они получили свое название из-за особенностей работы — в ней принимают участие одновременно два типа несущих заряд элементов. Разберем, из каких компонентов состоят биполярные транзисторы и как их маркируют.
Конструкция биполярных транзисторов
Устройство биполярного транзистора достаточно простое. Каждый из них состоит из трех компонентов:
- коллектора — на него осуществляется подача напряжения;
- эмиттера — генерирует несущие заряд элементы, формирующие поступающий в коллектор рабочий ток;
- базы — является элементом, подающим необходимое для управления напряжение.
Плоская модель биполярного транзистора включает две области с определенным типом проводимостью, между которыми находится тонкий слой проводника. При этом полупроводник с принимающей напряжение стороны является более крупным. Благодаря такой конструкции биполярные транзисторы работают без сбоев и хорошо справляются со своими функциями.
Виды и особенности маркирования полупроводниковых триодов
В зависимости от того, какой проводимостью обладают отдельные компоненты биполярного транзистора, различают два их вида:
- PNP-транзистор — эмиттер относится к типу P, база — к N, коллектор — к P;
- NPN-транзистор — оснащен эмиттером с электропроводимостью N, базой P, коллектором N.
Особенности конструкции и устройства биполярных транзисторов разных видов не оказывают существенного влияния на принцип их действия. В целом они работают одинаково. Разница заключается только в полярности напряжения.
Маркировка биполярных транзисторов, позволяющая выбирать подходящую модель, включает четыре компонента:
- первое буквенное обозначение или цифра характеризует материал изготовления и температуру, при которой способен функционировать триод;
- буква Т является сокращением от названия прибора;
- трехзначное число в диапазоне 101-999 указывает на заводской номер прибора по порядку и его назначение;
- буквы от А до К обозначают разновидность транзистора конкретной серии.
При подборе разных транзисторов также необходимо обращать внимание на основные характеристики устройства и коэффициент усиления сигнала. В нашем каталоге представлены качественные полупроводниковые приборы с высоким эксплуатационным ресурсом. Поставляем их оптом на выгодных условиях. Для получения подробной информации о стоимости триодов, условиях оплаты и сроках доставки позвоните нам.
