Макетная плата — незаменимый инструмент радиолюбителя и электронщика. Она позволяет быстро собрать и протестировать электрические схемы без пайки. Рассмотрим устройство макетных плат, их типы, принципы работы и особенности использования.

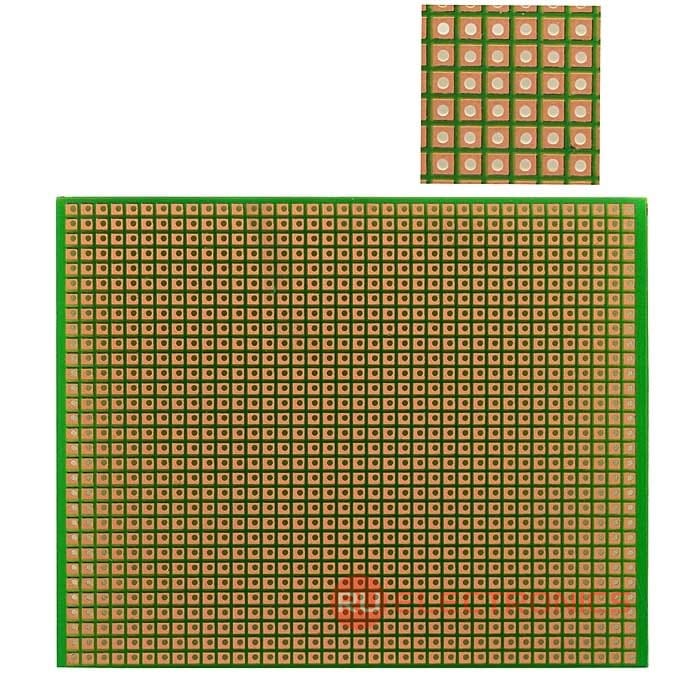

Что такое макетная плата
Макетная плата — пластмассовая панель с множеством отверстий, расположенных в определенном порядке. Отверстия предназначены для вставки выводов электронных компонентов — резисторов, конденсаторов, микросхем и контроллеров. Внутри каждого ряда отверстий расположены металлические контакты, соединяющие выводы между собой.
Основные элементы макетной платы следующие.
- Контактные ряды — горизонтальные линии контактов, расположенные вдоль всей длины платы. Состоят из пяти контактных точек, соединенных между собой внутри одного ряда. Используются для подключения отдельных компонентов друг к другу.
- Шины питания — вертикальные колонки по краям платы, предназначенные для подачи напряжения питания и заземления. Обычно они связаны через все вертикали, чтобы упростить подключение источников питания.
- Разделительные полосы — предотвращает соединение рядов между собой, создавая условия для установки интегральных схем (ИС) и других многоконтактных компонентов.
- Клеммы — служат для удобства подключения проводов от источников питания и других внешних устройств, мультиметров или микроконтроллеров.
Основное преимущество макетной платы заключается в том, что она позволяет легко и быстро собирать схемы без необходимости пайки. Все соединения выполняются за счет механических контактов, образованных при вставке выводов компонентов в соответствующие отверстия.
Особенности использования макетных плат
При работе с макетными платами учитывайте следующие моменты.
- Ограничения по току. Макетные платы не рассчитаны на большие токи. При использовании мощных компонентов обращайте внимание на ограничения по максимальному току на контактах.
- Электрическая прочность. Металлические контакты внутри платы окисляются и изнашиваются, качество соединений ухудшается. Поэтому рекомендуется периодически проверять состояние контактов.
- Наличие компонентов с длинными выводами. Элементы с длинными выводами мешают установке других элементов. Используйте специальные переходники или обрезайте длинные выводы перед установкой.
- Совместимость с различными компонентами. Большинство макетных плат совместимы с компонентами с шагом выводов 2,54 мм (0,1 дюйма). Существуют платы с другим шагом, учитывайте это при покупке.
Макетная плата — универсальный инструмент, позволяющий быстро и удобно создавать и тестировать электронные схемы. Понимание устройства и принципов работы макетной платы поможет Вам эффективно использовать этот инструмент в своих проектах. Чтобы проконсультироваться по ассортименту и вопросам выбора установочных изделий, закажите звонок на сайте.
