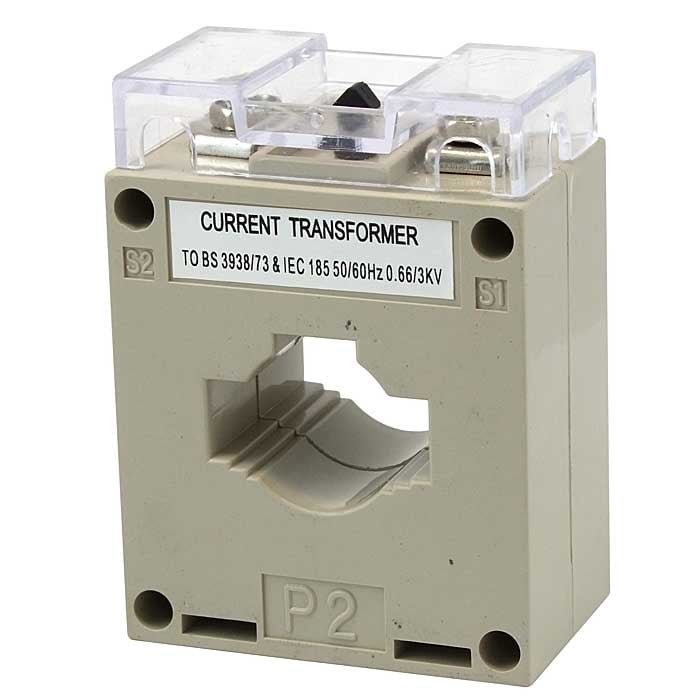

Трансформатор тока измеряет токи и контролирует их в мощных электрических цепях обычными измерительными приборами, которые не подходят для работы с высоким напряжением. Его использование избавляет от необходимости подключать амперметр к силовой линии. Применяют трансформатор, который позволяет выполнять точные и безопасные измерения. Принцип действия оборудования основан на индукции: идет преобразование большего первичного тока в меньший вторичный.
Особенности оборудования следующие.
- Сохраняется пропорциональность между первичным и вторичным токами. Дает возможность точно определять величину первичного тока при выполнении измерения вторичного тока.
- Вторичная обмотка имеет очень низкое сопротивление, поэтому потери энергии минимальные.
- Прибор обеспечивают высокую электрическую изоляцию между обмотками, поэтому измерения абсолютно безопасные.
- Устройства должны быть очень надежными, так как они работают в тяжелых условиях.
Виды и типы
Существует несколько типов трансформаторов тока, классифицируемых по различным параметрам этого оборудования.
- По назначению и принципу работы трансформаторы тока делятся на три основные категории. Это трансформаторы, предназначенные для измерения тока; защитные, используемые в системах защиты; комбинированные, которые выполняют функции как измерения, так и защиты. Измерительные трансформаторы применяются в сочетании с приборами учета электроэнергии и амперметрами, а также другими сопутствующими устройствами. Защитные устройства активируются при возникновении аварийных ситуаций, таких как короткое замыкание, и отправляют сигнал для отключения определенного участка электрической сети.
- По конструкции. Различают оборудование с открытым сердечником (измерительные), с закрытым сердечником (измерительные и защитные) и тороидальные устройства (применяются в системах защиты). Трансформаторы с открытым сердечником удобны для подключения к уже работающим линиям без отключения напряжения. Но они не менее точные. Устройства с закрытым сердечником более точны и надежны. Тороидальные обладают высокой точностью и обеспечивают хорошую изоляцию.
- По классу точности. Он обозначает допустимую погрешность измерения. Чем ниже класс точности (например, 0.2S), тем точнее измерения. Класс точности прописывается в маркировке.
- По способу установки. Могут монтироваться на шинах, кабелях или непосредственно в выключателях.
Назначение
Трансформаторы тока широко применяются в различных областях электроэнергетики и электротехники.
- Используются в счетчиках электроэнергии для измерения тока.
- Обеспечивают защиту реле от короткого замыкания и других аварийных ситуаций.
- Используются для того, чтобы контролировать ток и регулировать в промышленных установках.
- Применяются в различных измерительных приборах и устройствах.
