Коаксиальная линия передаёт высокочастотные сигналы и питание, а стабильность её работы зависит от корректной диагностики. На объекте важно различить повреждение кабеля, некондицию разъёмов и неисправность активных модулей. Ниже представлен практический алгоритм, который можно использовать в сервисе и при монтаже - без лишних допущений.
Проверка коаксиального кабеля: виды измерений
На первом этапе выполняется внешний осмотр: проверяют радиусы изгиба, целостность оболочки и отсутствие коррозии на коннекторах. Затем размыкают линию, убеждаются в отсутствии постороннего потенциала и только после этого переходят к измерениям. Базовая электродиагностика включает прозвонку жилы и экрана на обрыв/КЗ, а также контроль сопротивления изоляции - это позволяет исключить случайные утечки и перепутанные жилы.
Для унификации процедуры используют следующие приборы и принадлежности:
-
кабельные тестеры и мапперы - с индикацией обрыва/КЗ;
-
мультиметр - с функцией прозвонки и измерения напряжения;
-

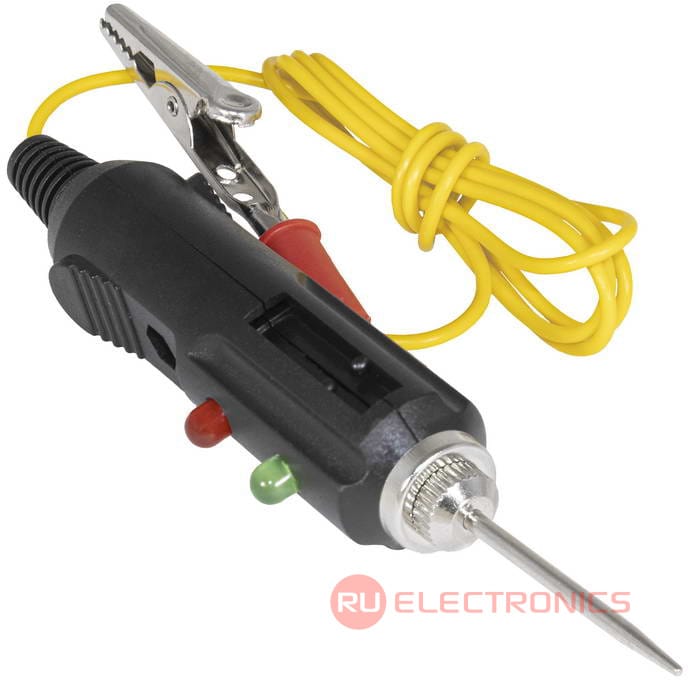

бесконтактный и контактный детектор напряжения - для линий 5-48 В;
-
согласованные нагрузки 50/75 Ом, заглушки и переходники;
-
портативный рефлектометр (TDR) и анализатор возвратных потерь/КСВ;
-
при необходимости - генератор тестового сигнала и измеритель уровня.
Применение перечисленных приборов помогает выработать единый подход к проверке функциональности коаксиального кабеля в реальных условиях эксплуатации. Такая системная диагностика позволяет вовремя выявлять скрытые повреждения, контролировать согласование и объективно оценивать качество линии связи.
Функциональные измерения и интерпретация
После базовых проверок линию нагружают согласованным резистором и оценивают её параметры под нагрузкой. Если участок длинный, фиксируют длину и марку кабеля, чтобы сопоставить измеренное затухание с паспортными значениями. При наличии анализатора возвратных потерь дополнительно определяют согласование на рабочей частоте. А когда требуется подтвердить полосу пропускания тракта, используют генератор и ответный модуль. Так при тестировании коаксиального кабеля проверяется его реальная способность передавать сигнал без искажений.
Рефлектометр помогает локализовать неоднородности и точное место повреждения по времени пробега импульса. Стабильные скачки на трассировке указывают на проблемный обжим или несоответствие коннектора, а плавные - на участки с нарушенным диэлектриком. При работе в системах спутникового приёма дополнительно контролируют наличие и полярность питания LNB. Чтобы результаты были корректными, при проверке коаксиального кабеля всегда отключают активные устройства и фиксируют тип установленных разъёмов.
Слишком высокое затухание на отрезке чаще всего связано с превышением допустимой длины для выбранного типа кабеля. Ненормативный КСВ указывает на несогласование ответного порта или несовместимую фурнитуру. Постороннее постоянное напряжение на разомкнутой линии сигнализирует о некорректной схеме питания периферии.
