Уважаемые партнёры!

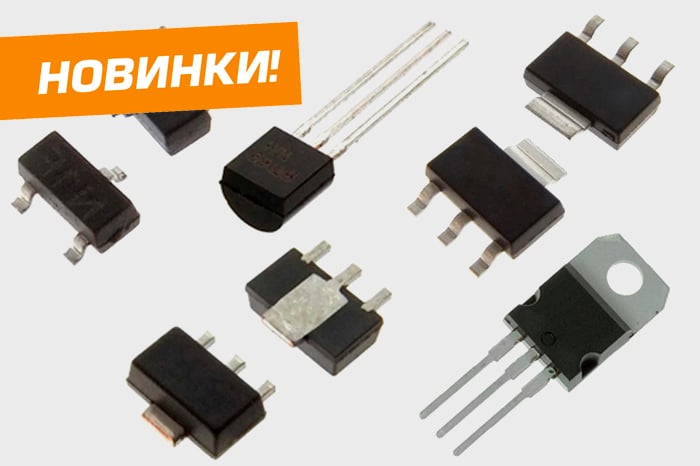

В нашей линейке решений для организации низковольтного питания добавились микросхемы популярных серий: 78L, 79L, LM317, TL431 от производителей CJ и MIC.
Это недорогие, доступные и надежные решения являются аналогами решений от ST Microelectronics, Texas Instruments, ONSemi и других известных производителей. Все микросхемы представлены в индустриальном исполнении. Рабочая температура от -40 до +125 °C.
- Серия 78L: линейные стабилизаторы положительного напряжения с фиксированным выходным напряжением 5 В, 6 В, 8 В, 9 В, 12 В и 15 В в корпусах SOT-23, SOT-89 и TO-92. Входное напряжение допустимо в диапазоне от V out + 2 В до 30 В для приборов с выходным стабилизированным напряжением до 10 В, и V out + 2 В до 30 В для приборов с выходным стабилизированным напряжением 12 В и 15 В. Максимальный выходной ток ограничен 100 мА.
|
|
Корпус |
V out, В |
V in, В |
I out, А |
|
78L05 |
SOT-23 |
5 |
7 … 30 |
0,1
|
|
78L05 |
TO-92 |
5 |
7 … 30 |
|
|
78L06 |
SOT-89 |
6 |
8 … 30 |
|
|
78L09 |
SOT-89 |
9 |
11 … 30 |
|
|
78L12 |
SOT-89 |
12 |
14 … 35 |
- Серия 79L аналогична серии 78L, но предназначена для работы с отрицательными напряжениями.
|
|
Корпус |
V out, В |
V in, В |
I out, А |
|
79L05 |
SOT-89 |
-5 |
-7 … -30 |
0,1 |
- TL431 – простой недорогой стабилизатор напряжения шунтирующего типа. Может быть использован как источник опорного напряжения или прецизионный стабилитрон на 2,5 В с отклонением ±0,4%. Диапазон входных напряжений от 2,5 до 36 В. Выходное напряжение может регулироваться внешним резистором в диапазоне от 2,5 до 36 В. Возможности прибора ограничены низкой мощностью (максимальный выходной ток до 100 мА).
|
|
Корпус |
V out, В |
V in, В |
I out, А |
|
TL431 |
SOT-23 |
ADJ |
2,5 … 36 |
0,1 |
- Более мощные стабилизаторы представлены серией LM317 в корпусах SOT-223, TO-252 (DPAK), TO-263 (D2PAK) и TO-220 с максимальным током до 1,5 Ампер. Это регулируемые стабилизаторы напряжения с входным диапазоном от 3 до 40 В. Выходное напряжение задается двумя внешними резисторами в диапазоне 1,25 … 37 Вольт. В микросхеме реализована защита от короткого замыкания и перегрузки.
|
|
Корпус |
V out, В |
V in, В |
I out, А |
|
LM317DCYR |
SOT-223 |
ADJ |
3 … 40 |
1,5 |
|
LM317T |
TO-220 |
Типовая схема включения стабилизаторов напряжения
