Путевые выключатели используются для управления различными рабочими операциями в оборудовании. Их функции осуществляются за счет замыкания и размыкания электрической цепи — устройство путевых выключателей достаточно простое и безотказное, поэтому их применение очень распространено.
Как устроены путевые выключатели

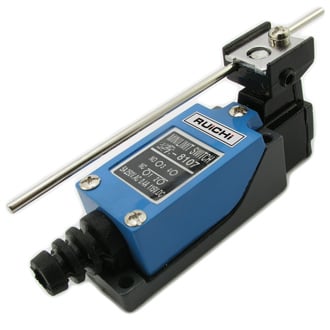

Путевой выключатель — это корпус с кнопкой, рычагом или другим нажимным механизмом, при нажатии которого замыкается или размыкается цепь. Перемещение кнопки на корпусе приводит в движение внутренний стержень, к которому прикреплены подвижные мосты с контактами. При нажатии они замыкаются или размыкаются. Также внутри есть пружина, которая обеспечивает возвратное движение контактных мостов и внешней кнопки.
Широко применяются и бесконтактные путевые выключатели — в них состояние цепи меняется за счет изменения электрических характеристик с помощью индуктивных или емкостных механизмов.
Применение путевых выключателей
Существуют путевые выключатели для механического переключения вручную, но обычно устанавливаются в автоматических системах и управляются электрическим приводом. Они широко применяются в оборудовании, где необходимо переключение функций при достижении определенного положения, уровня, условий — например, в системах включения освещения, полива, забора воды, вентиляции, сигнализации, различных схемах блокировки.
Устройство путевых выключателей отличается простотой — конструкция не подвержена сбоям и поломкам, исправно работает в любых условиях, не требует настройки. Принцип действия можно адаптировать к практически любым функциям — переключению, запуску, остановке, блокировке и другим рабочим операциям. Это сделало путевые выключатели очень распространенными для использования в самой разнообразной технике.
Назначение путевых выключателей в плане применения конкретных моделей определяется их характеристиками:
- они подбираются по электрическим свойствам — допустимому рабочему напряжению, частоте, сопротивлению;
- важное значение имеет исполнение корпуса — для условий, подразумевающих наличие влажности, запыленности, вибраций, механических воздействий, повышенной пожароопасности, следует выбирать модели с укрепленным корпусом из металла, чугуна, силумина, пластика.
В нашем каталоге средств коммутации представлены путевые выключатели с разными характеристиками — габаритами, механизмами переключения, материалом изготовления, электротехническими параметрами и прочим. Для заказа товаров воспользуйтесь формой корзины на сайте или звоните нам по бесплатным телефонам вверху страницы.
