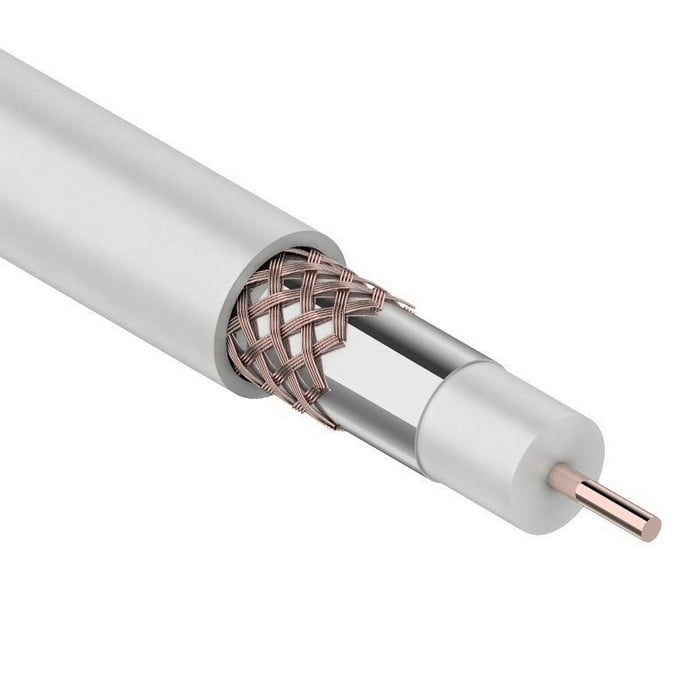

Коаксиальный кабель предназначен для передачи высокочастотных сигналов, используемых в телекоммуникационных и телевизионных системах. Со временем кабель изнашивается и повреждается. Это приводит к снижению качества сигнала или даже к его потере. Рассмотрим два основных метода проверки коаксиального кабеля: визуальный осмотр и электрические измерения.
Особенности визуального контроля
Визуальный контроль — это самый простой и доступный метод проверки коаксиального кабеля. Он включает в себя осмотр кабеля на предмет видимых повреждений — трещин, потертостей, заломов и других дефектов.
- Осмотр внешнего покрытия. Проверьте кабель на наличие повреждений внешней оболочки.
- Проверка соединителей. Убедитесь, что разъемы и штекеры не имеют повреждений и следов коррозии.
- Проверка на разрывы. Осмотрите кабель на наличие разрывов или ослабленных участков.
Измерение непрерывности мультиметром
Электрический контроль включает в себя измерение различных параметров коаксиального кабеля, таких как сопротивление, емкость и непрерывность. Для этого необходимо использовать специальное оборудование, например, мультиметр.
- Установите прибор на отметку «Ом».
- Подключите красный и черный контакты к проверяемому проводнику. Если прибор издает сигнал, провод исправен.
Измерение сопротивления
- Вставьте фиктивную нагрузку 75 Ом в один разъем и измерьте сопротивление.
- Сравните результат с номинальным сопротивлением кабеля.
Измерение емкости
- Измерьте емкость оболочки и проводника, переключив мультиметр в соответствующий режим.
- Сравните измеренные значения с номинальными.
Проверка коаксиального кабеля — обязательная мера, которая помогает обеспечить надежную и качественную передачу сигналов. Визуальный контроль позволяет выявить видимые повреждения, а электрические измерения помогают определить скрытые дефекты. Знание, как проверить коаксиальный кабель, использование мультиметра и внимательное отношение к деталям помогут Вам поддерживать телекоммуникационные и телевизионные сети в рабочем состоянии.
