Витая пара используется для интернет-сетей, подключения компьютеров, маршрутизаторов и другой аппаратуры. В некоторых случаях требуется выполнить ручной обжим кабеля витая пара для интернета — расскажем, как это правильно делать.

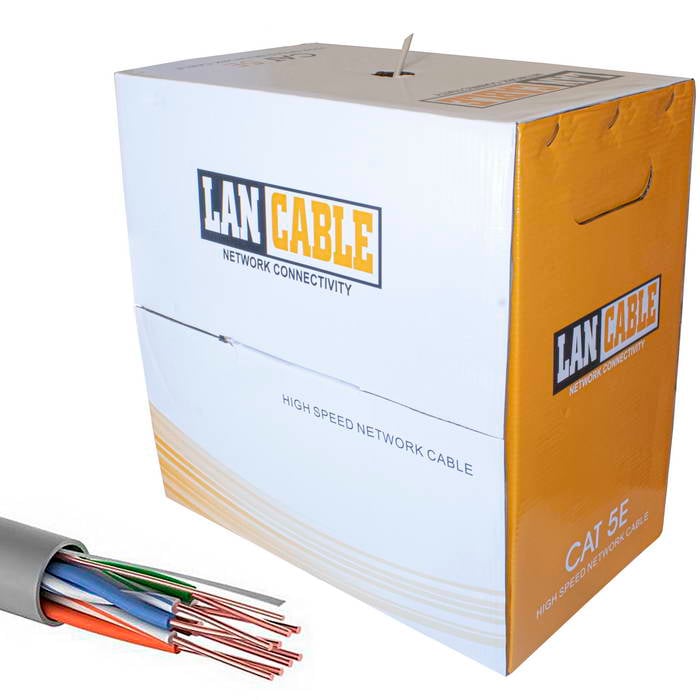

О кабеле витая пара
Чтобы понять, как правильно обжать интернет кабель типа витая пара, нужно представлять себе его устройство. Оно отличается от конструкции других кабелей — в витой паре для увеличения скорости и пропускной способности предусмотрено несколько параллельных жил для передачи сигнала.
Под общей оболочкой находятся две или больше попарно скрученных жил — для интернета обычно используются четырехпарные кабели. Каждая также заключена в индивидуальную диэлектрическую оболочку, помеченную определенным цветом.
Обжим кабеля витая пара для интернета
Обжать витую пару довольно просто, но при этом необходимо следовать нескольким правилам.
- Скрутка жил витой пары выполняется не хаотично — в ней соблюдается установленный размер шага, чтобы уравновесить разнополярные перекрестные помехи. Поэтому первое, о чем нужно помнить при обжиме кабеля — распускать его нужно осторожно, чтобы не нарушать скрутку по длине.
- Перед обжимом необходимо очистить кабель от оболочки. Ее также нужно сохранить по максимуму, чтобы не оставлять большие участки оголенного кабеля — в этих местах жилы могут легко повредиться от внешних воздействий, а также испытывают нагрузки в виде паразитных токов.
- Особое внимание нужно обращать на кабели с маркировкой F или S — она означает наличие фольгированного или стального экранирования. Экран тоже нужно постараться не повредить при зачистке кабеля.
- Для коммутации понадобится специальный инструмент — обжимные клещи, или кримпер, и коннектор с интерфейсом RJ–45.
- Жилы нужно расщепить и расположить в определенном порядке по цветам. Если нужно подключить интернет через маршрутизатор, используется прямая схема 568А — бело-зеленый - зеленый - бело-оранжевый - синий - бело-синий - оранжевый - бело-коричневый - коричневый. При прямом подключении применяется перекрестный метод 568B — бело-оранжевый - оранжевый - бело-зеленый - синий - бело-синий - зеленый - бело-коричневый - коричневый.
- Расположенные по схеме А или B провода нужно вставить в коннектор, проследить, чтобы они доставали до контактов, а оболочка входила в корпус, а затем вставить коннектор в кримпер и нажать. Отверстия в клещах стандартизированные, поэтому испортить кабель, приложив слишком большое усилие, невозможно.
