Логические микросхемы являются неотъемлемой частью большинства видов электронного оборудования. За счет логических элементов в своей конструкции они позволяют выполнять множество различных функций, обеспечивающих работу разнообразной техники.
Что такое логические микросхемы
Логическая микросхема объединяет несколько логических элементов в одной конструкции. Работают на основе булевой алгебры, позволяющей осуществлять те или иные команды в зависимости от того, какая функция активируется за счет поступления на вход электрического импульса — нуль или единица. Логические микросхемы могут выполнять простые логические операции — «и», «или», «не», а также более сложные комбинаторные. Благодаря данным операциям можно запрограммировать любые схемы управления электронным оборудованием с помощью электрических импульсов — от включения/выключения до более сложных.

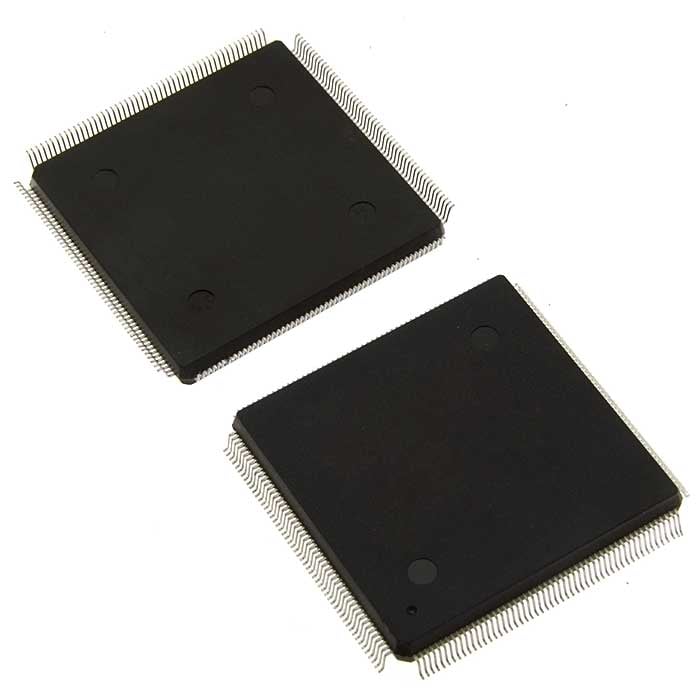

Какими бывают логические схемы
Виды логических микросхем различаются конструктивными особенностями, определяющими их функции — числом входов и выходом, количеством логических элементов.
- Комбинационные логические микросхемы состоят из нескольких логических элементов.
- Последовательные включают не только логические элементы для выполнения операций, но и запоминающее устройство.
- ТТЛ, TTL — транзисторно-транзисторная логика, работающая на биполярных транзисторах и резисторах;
- КМОП, CMOS — комплементарный металл-оксид-полупроводник, работающий на полевых транзисторах.
Также логические микросхемы классифицируются по конструкции — размерам, форме корпуса, расположению входов и выходов, материалу исполнения, типу монтажа:
- DIP — стандартная прямоугольная модель с выводами по краям для поверхностного монтажа;
- SOIC — более компактная поверхностная модель;
- PLCC/CLCC — квадратная пластиковая или керамическая микросхема с выводами с четырех сторон;
- SOT — пластиковый прямоугольный корпус для поверхностной установки с выводами с двух сторон.
Применение логических микросхем
С помощью логических микросхем можно задать электронным устройствам практически любые функции. Назначение логических микросхем очень обширно. С их помощью:
- управляют техникой;
- осуществляют контроль и диагностику систем;
- измеряют параметры работы;
- создают автоматические системы управления.
В каталоге микросхем представлена стандартная и программируемая логика для выполнения различных операций в электронных устройствах. Подобрать нужную модель можно по описаниям в товарных карточках, где перечислены все технические параметры микросхем. Также обратиться за консультацией по телефонам или через форму обратного звонка.
