Припой обязательно используется при сборке различных электронных схем для крепления деталей с помощью пайки. Припои бывают разными и отличаются своим составом, формой выпуска, техническими характеристиками, поэтому для правильного соединения компонентов схем необходимо точно знать, как выбрать припой для пайки радиодеталей.
Какие бывают припои
Припой представляет собой сплав, в составе которого содержатся легкоплавкие металлы, образующие прочное сцепление при застывании массы.
- Первое различие припоев — в их составах. Они бывают на основе олова, свинца, меди, цинка, кадмия, никеля и других металлов. Сплавы выбираются в соответствии со своей температурой плавления: она должна быть ниже, чем у материала сплавляемых деталей.
- Делятся припои на мягкие и твердые. Первые, создаваемые на основе свинца или олова, плавятся при температуре до четырехсот пятидесяти градусов, вторые, из меди, цинка и других тугоплавких металлов — от пятисот и выше. Твердые обладают более высокой прочностью и создают крепкое соединение деталей, которым не страшны механические воздействия. Но при выборе, какой припой выбрать для пайки радиодеталей, обычно останавливаются на мягких вариантах: в их числе много низкотемпературных сплавов, с которыми можно работать в отношении электронных элементов, не подлежащих сильному нагреванию. Мягкие припои характеризуются меньшей прочностью, но для радиосистем не нужны сверхжесткие составы, так как такая техника не подвергается высоким нагрузкам.

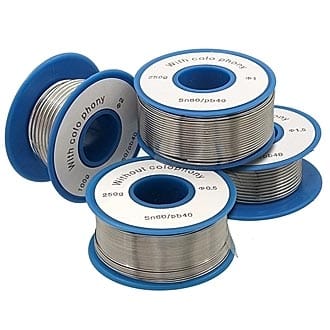

Выбирать припой можно и в зависимости от формы выпуска, с которой удобнее будет работать. Сплавы формируют в проволоку, продаются в виде порошка или пасты.
Почему важно смотреть маркировку
Чтобы понять, относится припой к мягким или твердым, нужно оценить его состав. Это можно понять по маркировке — в ней металл, на основе которого сделан сплав, обозначается литерой. С кириллической маркировкой все понятно, а в отношении обозначений латиницей при затруднениях придется уточнить иностранное название металла.
После буквенного обозначения следует цифра, которая в процентном отношении показывает содержание данного металла в припое. Она относится к основному компоненту, следующему за буквой П (припой), процент других составляющих — остаточный. На примере маркировки ПМЦ36: П — припой, М — медь, Ц — цинк, 36 — процентов меди, остальное — цинк.
Вычисляя, какой припой выбрать для пайки радиодеталей, посмотрите товарные карточки в каталоге расходных материалов, или проконсультируйтесь с нашими специалистами — для этого звоните нам по телефонам, указанным вверху страницы.
