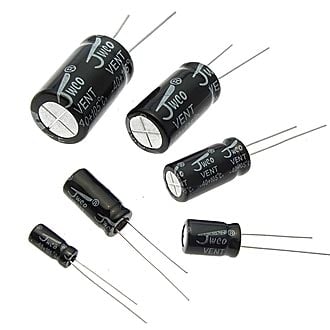

Важными компонентами электронных схем, которые выполняют функции накопления и хранения электрического заряда, являются конденсаторы. Они используются в самых разнообразных устройствах, от бытовой техники до сложных промышленных систем. По ряду причин конденсаторы иногда выходят из строя, что приводит к сбоям в работе техники. Далее расскажем, что необходимо сделать, чтобы своевременно обнаружить и устранить возможные проблемы и как проверить исправность конденсатора мультиметром.
Подготовка к проверке
Перед тем как приступить к проверке, выполните подготовительные операции.
- Разрядите конденсатор. Используйте резистор сопротивлением не менее 10 кОм, подключив его к выводам устройства на несколько секунд.
- Выберите правильный режим. Чтобы понять, как проверить рабочий конденсатор или нет мультиметром, разберитесь с режимом измерения емкости или сопротивления.
Проверка неполярных конденсаторов
Неполярные конденсаторы проверяются в любом направлении. Для проверки неполярного конденсатора выполните следующие действия.
- Включите мультиметр в режим измерения емкости. Установите предел измерения емкости по характеристикам проверяемого компонента.
- Подключите красный щуп к положительному выводу, черный — к отрицательному.
- Проверьте значение емкости. Если конденсатор исправен, на дисплее отображаются цифры, близкие к указанному на корпусе.
Проверка полярных конденсаторов
Полярные конденсаторы необходимо проверять с соблюдением правильного подключения. Включите мультиметр, выберите режим измерения емкости.
- Установите предел по емкости. Подключите щупы мультиметра к выводам.
- Красный к положительному, черный — к отрицательному.
- Проверьте емкость. У рабочего конденсатора значение емкости близко к прописанному на его корпусе.
Проверка на короткое замыкание
Включите мультиметр в режим прозвонки и установите предел измерения сопротивления на минимум. Подключите щупы мультиметра к выводам. Если конденсатор исправен, звучит сигнал. Если есть короткое замыкание, сигнала нет.
Проверка на обрыв
Включите прибор в режим измерения сопротивления и выставьте предел. Если конденсатор исправен, сопротивление стремится к нулевому. Если имеется обрыв, сопротивление будет бесконечно большим.
Следуя этой простой инструкции, Вы получите практическое представление о том, как проверить конденсатор с помощью мультиметра на наличие неисправностей и принять меры по их устранению.
