Резистор – базовый пассивный элемент в электронике. Слово происходит от латинского «resisto» - сопротивляюсь. Собственно, сопротивление и есть его главная характеристика. На самом деле, резисторы обладают также паразитными параметрами, такими как емкость и индуктивность.

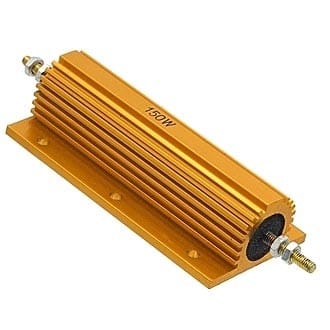

Рис. 1 Мощный проволочный резистор в алюминиевом корпусе
Для расчета цепей надо определить суммарное сопротивление всех компонентов.
Последовательное соединение
Рис. 2 Последовательное соединение n резисторов
При последовательном соединении суммарное сопротивление будет равно сумме всех элементов.
R=R1+R2+⋯+R(n-1)+Rn
или
При этом ток через все элементы будет одинаковый:
I=I1=I2=⋯=In,
а напряжение будет суммой напряжений на каждом участке цепи:
U=U1+U2+⋯+Un
Параллельное соединение
Рис. 3 Параллельное соединение n резисторов
При последовательном соединении суммарное сопротивление будет равно обратной величине суммы проводимостей, то есть:
или
В случае, если все резисторы (n штук) имеют одинаковый номинал, тогда все проще, общее сопротивление будет в n раз меньше.
Напряжение на всех резисторах будет одинаково, а ток поделится между ветвями пропорционально сопротивлениям.
U=U1=U2=⋯=Un
I=I1+I2+⋯+In
Резистивный делитель напряжения
С помощью параллельного соединения можно создать делитель напряжения. Если между параллельными линиями включить два или несколько резисторов, то между каждой линией и средней точкой входной напряжение поделится на
Рис. 4 Резистивный делитель напряжения

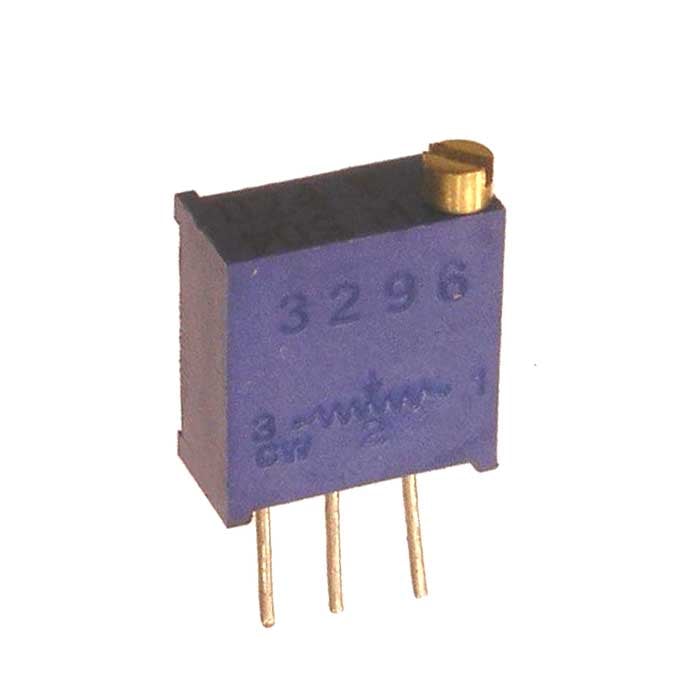

В нашем каталоге имеется большое количество чип резисторов для поверхностного монтажа, мощных проволочных резисторов, потенциометров и подстроечных резисторов, а также наборы металлопленочных выводных резисторов.
