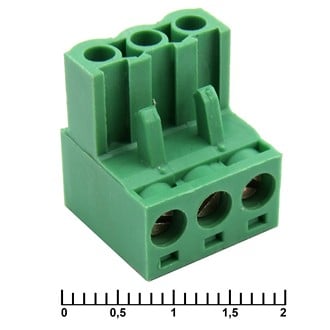

Как подключить провода через клеммник

Клеммники - универсальные и надёжные устройства для соединения электрических проводов. Они обеспечивают безопасность, удобство и возможность повторного использования, что делает их предпочтительным выбором во многих ситуациях. Чёткое понимание того, как подключить провода через клеммник, и правильная последовательность действий гарантируют стабильную работу цепи без коротких замыканий и обрывов.

Необходимые инструменты и материалы:



• клеммник подходящего типа и размера;
• отвёртка, соответствующая типу винтов клеммника (плоская или крестовая);
• инструмент для снятия изоляции - стриппер или нож;
• провода, которые необходимо соединить;
• мультиметр (опционально) для проверки соединений.





Этапы подключения проводов через клеммник



Чтобы подключить провода через клеммник, соблюдайте следующие шаги:

1. Убедиться, что цепь обесточена. Это ключевое правило безопасности.
2. Снять изоляцию с концов проводов на длину, соответствующую размеру клеммника (обычно указано на корпусе или в инструкции).
3. При необходимости скрутить многожильные провода в плотный жгут, чтобы облегчить ввод в клеммник и обеспечить надёжный контакт.
4. Ослабить винты клеммника подходящей отвёрткой.
5. Вставить оголённый провод в отверстие клеммника, убедившись в достаточной глубине ввода и контакте с металлической пластиной.
6. Затянуть винт до умеренного усилия, не перетягивая, чтобы избежать повреждений.
7. Повторить действия для всех проводов, которые должны быть подключены.



Как проверить соединение



Визуально убедитесь, что провода надёжно зафиксированы и жилы не выступают наружу. Аккуратно потяните каждый провод - он не должен выходить из клеммника. При необходимости воспользуйтесь мультиметром: сопротивление между соединёнными проводами должно стремиться к нулю.

Клеммники позволяют соединять провода без скруток и пайки. Для корректного выбора электроустановочных устройств изучите их характеристики на нашем сайте. В каталоге представлены:

• барьерные клеммники;
• винтовые клеммники;
• нажимные и разрывные модели;
• пружинные клеммники WAGO, обеспечивающие равномерное и надёжное прижатие токопроводящей жилы.
