Кварцевый резонатор — компонент, применяемый в радиотехническом оборудовании для генерации электромагнитных импульсов. Это элемент с высоким уровнем добротности, позволяющий создавать стабильные частотные колебания, которые могут приниматься за образец микроконтроллером. За счет применения кварцевых резонаторов удается добиться высокой точности работы электроприборов и снизить влияние различных помех.
Устройство и виды
Принцип работы кварцевого резонатора основан на явлении пьезоэффекта. Материалы с пьезоэлектрическими свойствами способны генерировать электрические импульсы при деформации. К пьезоэлектрикам относятся и кристаллы кварца. В современных кварцевых резонаторах для увеличения доступности их стоимости используется синтетически выращенные низкотемпературные кварцы, устойчивые к внешним воздействиям.

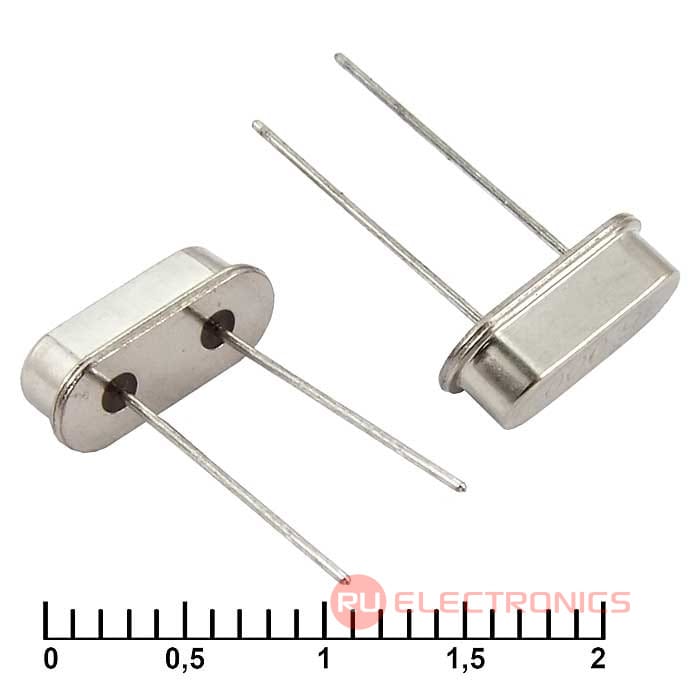

Конструкция элемента представляет собой корпус, внутри которого находится кварцевая пластина с двумя подведенными разнополярными выводами. При подаче на пластину переменного тока она деформируется и резонирует, генерируя частотные колебания постоянной величины.
Виды кварцевых резонаторов отличаются по конструкции и принципу работы:
- параллельные и последовательные в зависимости от вида резонанса;
- прямоугольные, круглые, цилиндрические и плоские по форме корпуса;
- по материалу корпуса — он может быть изготовлен из металла, пластика, стекла;
- по виду корпусирования — герметичные и негерметичные.
Назначение кварцевых резонаторов
Кварцевые резонаторы используются в качестве надежных колебательных контуров благодаря своей высокодобротности и доступности. Они обладают высокой температурной стабильностью, имеют огромный срок службы и очень компактные размеры, позволяющие использовать их практически в любых устройствах.
Для чего нужны кварцевые резонаторы? Они позволяют обеспечить точность и стабильность работы электрооборудования без фазовых шумов даже в условиях возникновения помех. Эти элементы применяются:
- в аудио- и радиотехнике;
- измерительных приборах;
- приборах для эхолокации;
- в часовых механизмах.
Какие характеристики кварцевого резонатора учесть при выборе
Чтобы правильно подобрать элемент под оборудование, сверьтесь со следующими характеристиками:
- номинальная частота;
- частотная стабильность;
- электрическая емкость;
- сопротивление коэффициент старения кварца;
- диапазон рабочих температур;
- размеры;
- тип установки.
Все позиции кварцевых резонаторов в каталоге резонаторов и фильтров снабжены подробными техническими описаниями. Для уточнения информации по выбору, ассортименту и стоимости товаров свяжитесь с менеджерами по бесплатному телефону вверху страницы или через форму обратного звонка.
