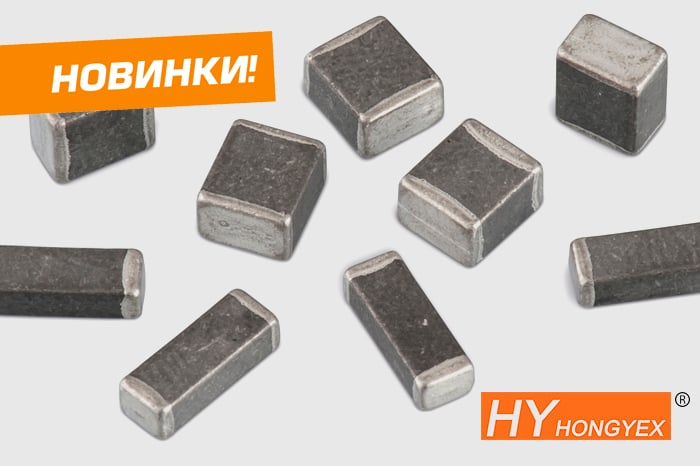

Новые ферритовые EMI фильтры для SMD монтажа от Hongyex уже на складе!

Новые ферритовые EMI фильтры (chip beads) для SMD монтажа торговой марки Hongyex уже на складе. Линейка номиналов постоянно пополняется.

Многослойные ферритовые фильтры (chip beads) применяются для подавления дифференциальных помех в силовых и сигнальных линиях. Это дешевое средство для борьбы с высокочастотными шумами.

Рис.1. Упрощенная эквивалентная схема



В каталоге продукции представлены фильтры 4-х серий на различные токи и частоты до 1 ГГц и свыше 1 ГГц.



Размер P/N Z@1 ГГц Z@100 МГц Ir, А Rdc, Ом Аналог
0805 EBMS201209B121 - 120 0,3 0,2 BLM21RK121SN1D
0805 EBMS201209A221 - 220 0,3 0,25 BLM21BD221SN1D
0805 EBMS201209A301 - 300 0,3 0,25 BLM21BD331SN1D
0805 EBMS201209B601 - 600 0,2 0,25 BLM21RK601SN1D
0805 EBMS201209A102 - 1000 0,3 0,45 BLM21BD102SN1D
0805 EBMS201209B102 - 1000 0,2 0,3 BLM21RK102SN1D
0805 EBMS201209B182 - 1800 0,2 0,4 BLM21BD182SN1D
0805 EBMS201209B222 - 2200 0,2 0,5 BLM21BD222SN1L
0805 EBMS201209B272 - 2700 0,2 0,6 BLM21BD272SN1L
0805 ACMS201209A121 3A - 120 3 0,04 BLM21PG121SN1D
0805 ACMS201209A221 3A - 220 3 0,04 BLM21PG221SN1D
0805 ACMS201209A331 2A - 330 2 0,1 BLM21PG331SN1D
0805 ACMS201209A600 3A - 60 3 0,04 BLM21PG600SN1D
0805 ACMS201209A601 2A - 600 2 0,1 BLM21PG601SN1D
1206 ACMS321611A501 2.5A - 500 2,5 0,07 BLM31PG601SN1L
1806 ACMS451616A800 3A - 80 3 0,04 BLM41PG750SN1L
0805 BCMS201209A121 6A - 120 6 0,025 BLM21PG121SN1D
0805 BCMS201209A300 6A - 30 6 0,008 BLM21PG300SN1D
1206 BCMS321611A310 6A - 31 6 0,006 BLM31PG330SN1L
1206 BCMS321611A520 6A - 52 6 0,008 BLM31PG500SN1L
1806 BCMS451616A600 6A - 60 6 0,008 BLM41PG600SN1L
Размер P/N Z@1 ГГц Z@100 МГц Ir, А Rdc, Ом Аналог
0805 BCAS160808A102 1200 ±40% 1000 0,05 1,5 BLM18HK102SN1D
0805 BCAS160808A471 500 ±40% 470 0,2 0,7 BLM18HK471SN1D
0805 BCAS160808B601 1200 ±40% 600 0,1 1,5 BLM18HD601SN1D
0805 BCAS160808K102 1400 ±40% 1000 0,1 1 BLM18HK102SN1D



Купить оптом ферритовые помехоподавляющие фильтры для силовых и сигнальных линий можно на сайте электронных компонентов РУ Электроникс.
