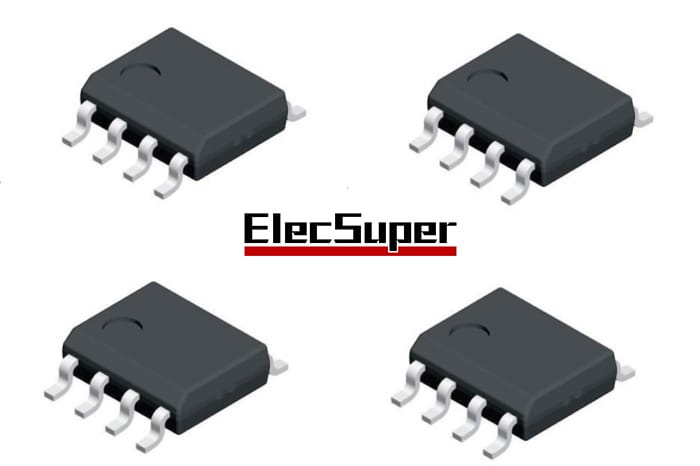

Диодная сборка SLVU2.8-4 бренда ElecSuper предназначена для защиты высокоскоростных интерфейсов типа 10/100/1000 Ethernet, аналоговых входов, коммуникационного оборудования и др.
Сборка обеспечивает высокий уровень защиты от микро и наносекундных помех, вызванных перенапряжениями (электростатика, переходные процессы и др.) на уровне ±30 кВ возд. /± 30 кВ касание. Низкая емкость 3 пФ на линию позволяет использовать ее в цепях с сигналами высокой скорости. SLVU2.8-4 обеспечивает защиту от помех мощностью до 450 В с пиковым значением Ipp до 20 Ампер (tp = 8/20 мкс).
SLVU2.8-4 защищает до 4 сигнальных линий, обеспечивая низкий уровень ограничения напряжения при импульсных перенапряжениях и малый ток утечки (не более 1 мкА).
При разработке защиты с помощью SLVU2.8-4 необходимо следовать следующим рекомендациям:
- расстояние между сигнальными контактами и микросхемой должны быть минимальные;

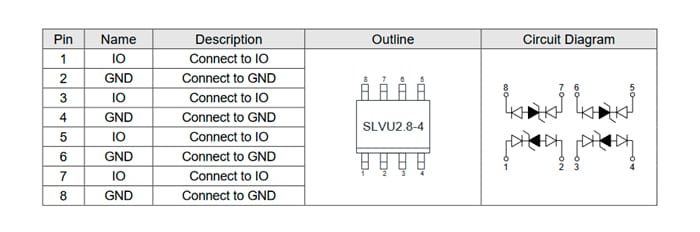

- минимальное расстояние между выводами GND (2, 4, 6, 8 контакты) и общей землей;
- не располагайте микросхему SLVU2.8-4 близко к краю печатной платы;
- используйте полигоны в качестве земли;
- избегайте земляных петель.
Типовая схема защиты Ethernet с использованием SLVU2.8-4
