Каждое электронное устройство за счет передачи электрического импульса выполняет определенные операции. Операции осуществляются с помощью логических элементов, которых может быть множество в сложных вычислительных схемах. Назначение и область применения логических элементов очень широки за счет их многофункциональности.

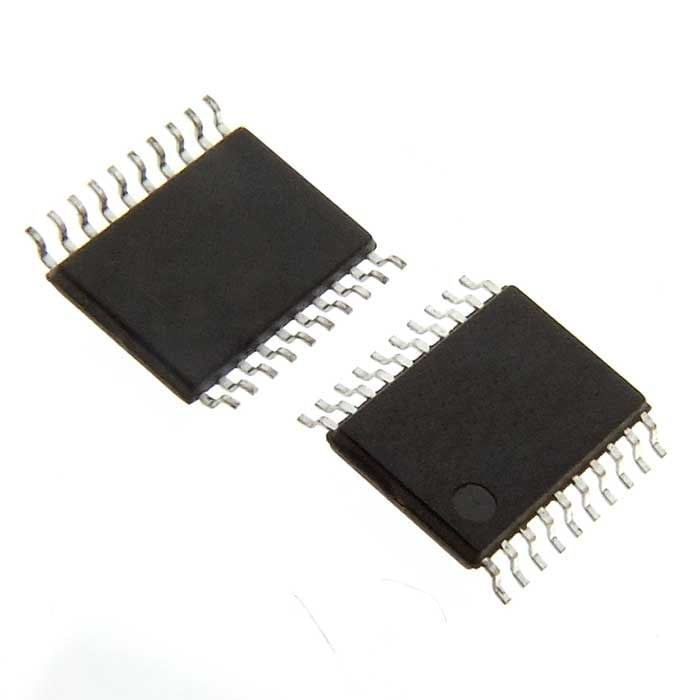

Что представляют собой логические элементы в электронике
Логические элементы — это чипы, используемые в микросхемах, которые считывают цифровые сигналы на входе, обрабатывают и выдают в виде определенного сигнала на выходе. Устанавливают логические связи между входящими и исходящими сигналами на основании значений напряжения. Анализ основан на булевой алгебре — теории математика Джорджа Буля об элементарных логических функциях, базирующихся на значениях 0 и 1 (ложных и истинных значений соответственно) цифровых сигналов.
Логические элементы реализуют функции в соответствии с количеством входов для вариативности обработки импульсов — «и», «или», «не», «и-не», «или-не», «исключение или». Эти функции обозначаются на схеме.
Элементы логических систем в электронике бывают разных видов:
- потенциальные — считывают ложные и истинные значения по уровню напряжения;
- импульсные — нуль и единица определяются тем, отсутствует или присутствует импульс;
- импульсно-потенциальные анализируют 0 как отсутствие плюсового импульса, 1 — его наличие.
Также различают разные типы логических элементов по их исполнению:
- диодно-резисторные имеют в конструкции полупроводниковые триоды;
- диодно-транзисторные — увеличение и инверсия импульсов для выдачи результата диодной цепью осуществляется с помощью транзистора;
- резисторно-транзисторные — созданы на базе резисторов и транзисторов;
- транзисторно-транзисторные — включают триод для выполнения операций и инвертор на выходе для более точного результата обработки.
Как выбрать логический элемент
Логические элементы используются в цифровой технике в качестве элемента микросхемы, позволяющего оборудованию функционировать. При выборе логических элементов для электронных устройств важны следующие параметры:
- напряжение питания;
- показатели напряжения для значений 0 и 1;
- количество входов и выходов;
- мощность и скорость работы;
- размеры.
В каталоге микросхем можно выбрать элементы стандартной логики с различными техническими характеристиками. При покупке воспользуйтесь консультацией специалистов. Связаться можно по телефонам или через форму обратного звонка.
