Один из главных приоритетов компании RUICHI – предоставлять российскому рынку электронных компонентов надежные решения по невысоким ценам. Отдельное внимание уделяется соединительным системам, в том числе герметичным разъемам. Среди главных серий быстроразъемных цилиндрических разъемов в линейке компании выделяется серия FQ – недорогое решение, которое имеет широкий спектр применений.

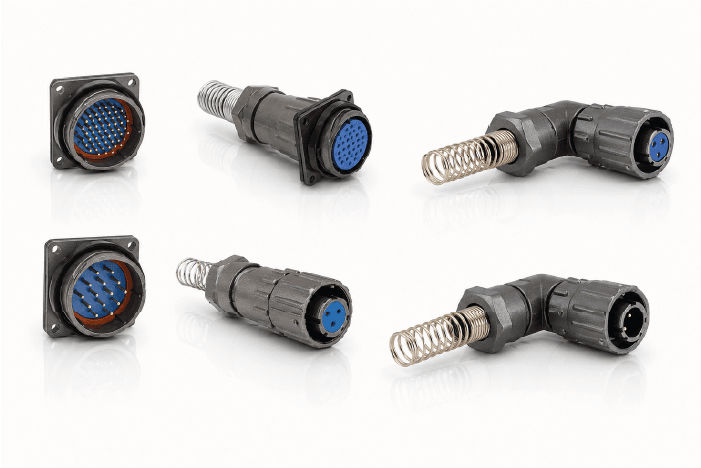

Общее описание и типы разъемов серии FQ
Серия FQ – это герметичные цилиндрические разъемы в металлическом корпусе. В линейке представлены соединители четырех основных размеров с количеством контактов от 2 до 55. Байонетное соединение позволяет быстро и надежно подключать, и фиксировать пары разъемов.
Таблица 1
|
Тип разъема |
Размер контактного блока, мм |
|
FQ14 |
13 |
|
FQ18 |
17 |
|
FQ24 |
23 |
|
FQ30 |
29 |

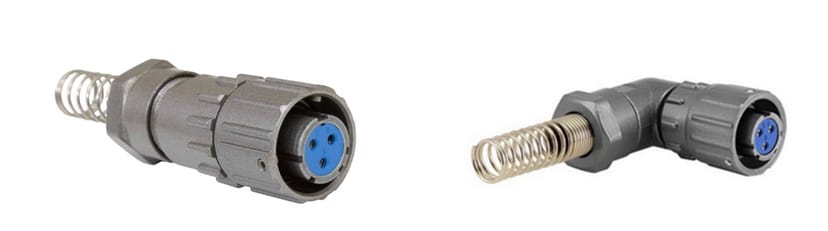

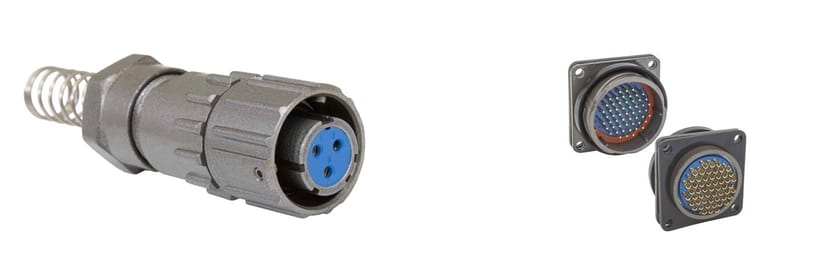

Рисунок 1. Кабельная розетка FQ14 на 3 контакта Рисунок 2. Блочная вилка FQ30
Конструктивные особенности и степень защиты разъёмов
Кожух выполнен из легкого алюминиевого сплава. За кожухом на кабельных частях идет пружинный хвостовик, который не дает заламываться кабелю, что существенно повышает надежность и долговечность всей системы. Диаметр заводимого кабеля варьируется от 6 мм до 18 мм в зависимости от конфигурации. Сам разъем имеет степень защиты IP67 в сомкнутом состоянии и диапазон рабочих температур от -55 ⁰C до +85 ⁰C, что позволяет использовать его в тяжелых климатических условиях, под воздействием атмосферных явлений и кратковременных погружений в воду. Для герметизации разъема в разомкнутом состоянии рекомендуется использовать заглушки.
Надежная фиксация дает возможность применять его в применениях, допускающих умеренные вибрации частотой до 2 кГц и средним ускорением до 150 м/с2. Гарантированное количество циклов соединения – 500.
Технические характеристики разъемов FQ
Разъемы FQ работают на напряжениях до 400 Вольт и токах до 25 Ампер на контакт. Напряжение изоляции не меньше 1000 В переменного тока.
Рисунок 3. Диаметр и графическое изображение контактов разъемов серии FQ
Таблица 2
|
Диаметр контакта |
Макс. ток на контакт, А |
|
ø0,8 мм |
2 |
|
ø1,0 мм |
5 |
|
ø1,5 мм |
10 |
|
ø2,5 мм |
25 |
Данные соединители имеют очень широкую сферу применений. В основном они используются как для питания и распределения энергии и как сигнальные. Идеально подходят для систем освещения, строительной техники, подключения датчиков, телеком оборудования, специализированных источников питания и много другого. FQ серия является более бюджетным аналогом отечественных разъемов серий 2РМ, ОНЦ-БС и ШР.
Типы разъемов серии FQ
Конфигураций этого типа разъемов может быть огромное количество. По типам они бывают:
Кабельные вилки прямые и угловые

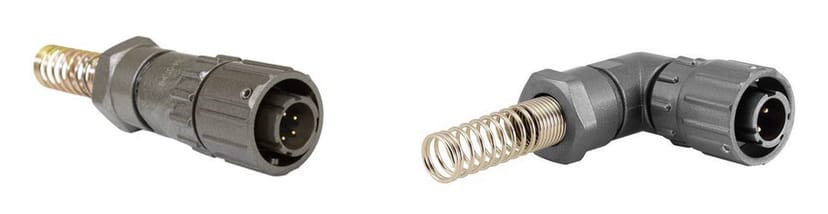

Рисунок 4. Разъемы FQ. Прямая и угловая кабельная вилка
Кабельные розетки прямые и угловые
Рисунок 5. Разъемы FQ. Прямая и угловая кабельная розетка
Блочные вилки и розетки

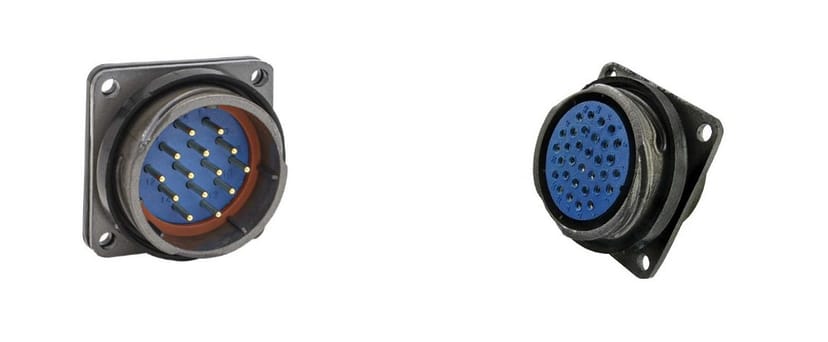

Рисунок 6. Разъемы FQ. Блочная вилка и блочная розетка
Блочные вилки и розетки с кожухом и хвостовиком

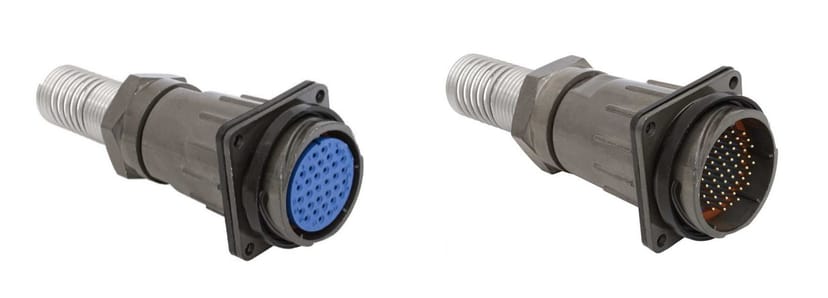

Рисунок 7. Разъемы FQ. Блочная вилка и блочная розетка с кожухом и хвостовиком под квадратный фланец.
На складе РУ Электроникс представлено более 200 самых популярных конфигураций разъемов серии FQ. Конфигурации прочих размеров доступны под заказ с оптимальными сроками производства и доставки. По запросу предоставляются образцы продукции для тестирования и квалификации.
