Макетные платы часто используются в работе электронных устройств благодаря своему удобству. Они позволяют намного быстрее проводить настройку и тестирование различных схем за счет универсальности и простого устройства.
Что такое беспаечная макетная плата
Важной частью электронных схем, обеспечивающих работу различной аппаратуры, являются печатные платы. Они позволяют подключать компоненты схемы с помощью токопроводящих рисунков. Беспаечная макетная плата является разновидностью печатной платы, для подключения к которой не требуется пайка контактов.

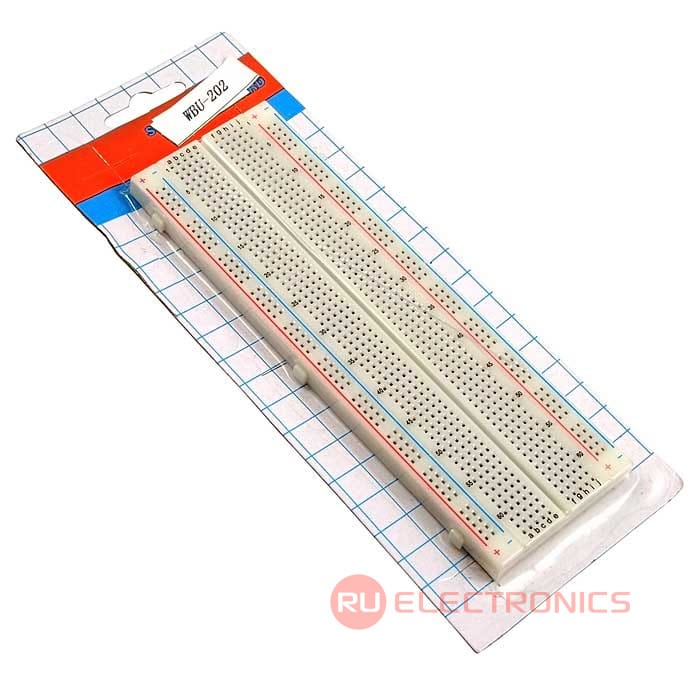

Она представляет собой панель из пластика или стеклотекстолита с разъемами для коммутации, объединенными в строки. Выводы и проводники присоединяются к контактам с помощью перемычек или кабелей с наконечниками DuPont.
Такие платы могут иметь разное количество контактов. Стандартный шаг между отверстиями составляет 2,54 миллиметра, как и у выходов микросхем и других деталей.
Использование беспаечных макетных плат

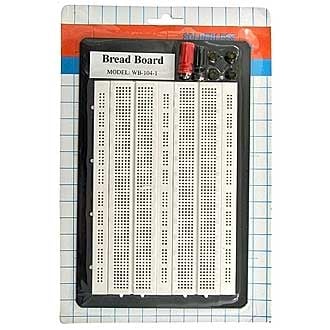

Разобраться, как пользоваться макетной платой для монтажа, очень просто. По краям панели находятся ряды шин питания, помеченные красным и синим цветом — для плюса и минуса. В середине находятся контактные группы, к которым можно подсоединять любые электронные компоненты. Для удобства они промаркированы цифрами и буквами по примеру шахматного поля.
Преимущества применения таких плат многочисленны:
- подключение происходит намного быстрее, чем со стандартными платами — не нужно тратить время на пайку проводников;
- можно быстро протестировать оборудование;
- при ошибке не нужно долго перепаивать схему;
- использование прочного пластика и металла для изготовления плат позволяет использовать их многократно, при этом плотность соединений в гнездах не меняется.
